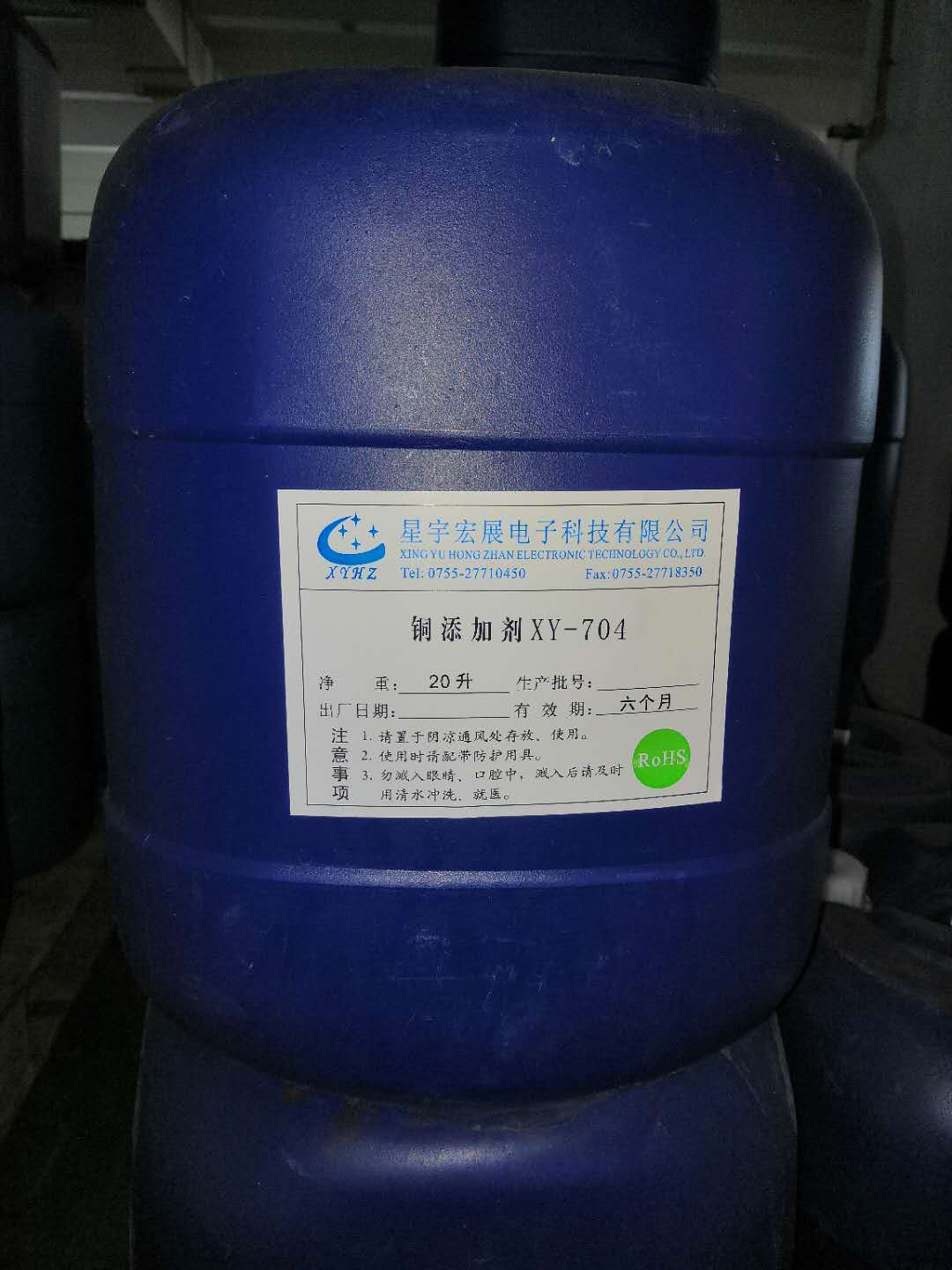

VCP線高速鍍銅添加劑XY-704

一、 簡介

XY-704是用于垂直連續電鍍線高速鍍銅工藝的單組分酸銅添加劑。其鍍銅分布均勻、延展性佳且具有優異深鍍填充能力，可用于噴流式或空氣攪拌。本品使用范圍寬、操作維護也非常簡單。

二、 特點

1、 鍍層延展性良好，具有良好的耐熱沖擊能力。

2、 在高電流密度下，具有優良的深度能力和分布均勻性。

3、 安定性好，鍍液穩定，添加范圍較寬。

4、 消耗量約為8000-12000A·H/L。

三、 鍍液組成與操作條件

（1）控制表格

控制項目	控制范圍	建議
硫酸銅	50 – 90 g/L	70 g/L
硫酸	210– 250 g/L	230 g/L
氯離子	30 – 75 ppm	60 ppm
XY-704	1.0 – 5.0 ml/L	2.5 ml/L
溫度	22 – 25 oC	23 oC
電流密度	15 – 45 ASF	依據設備
陽極與陰極比	2:1	2:1

（2）配槽程序

a. 加DI水至大約1/2槽體積；

b. 加DI水后，在攪拌下小心及緩慢地加入所需量的AR級濃H₂SO₄,注意不要集中在一個地方加入H₂SO₄，以防局部過熱；

c. 加入所需量的硫酸銅；

d. 在攪拌下加入所需量的CP級鹽酸；

e. 待鍍液冷卻設定溫度；

f. 均勻擺放好裝好磷銅球的陽極鈦籃并裝好陽極袋；

g. 調整好液位，分析硫酸銅、硫酸、氯離子含量并調整；

(3).新配槽或碳處理后拖缸方法

a. 分析調整槽液中硫酸銅、硫酸、氯離子含量符合要求后準備拖缸；

b. 加入開缸量的XY-704(2ml/l)；

c.用5ASF電流密度DC（直流）拖缸4-6小時，同時用碳芯進行過濾；

d. 用10ASF電流密度DC拖缸2-4小時，同時用碳芯進行過濾；

e. 用15ASF電流密度DC拖缸2-4小時，同時用碳芯進行過濾；；

f. 用新拖缸板以20ASF電流密度拖缸1-2小時；

g. 吊出拖缸板，分析硫酸銅、硫酸、氯離子含量并調整；

(4). 槽液中化學品補充方法

a.硫酸銅

(1)試藥：濃氨水、0.0575mEDTA、MX指示劑。

(2)方法：取樣1ml加入250ml錐形瓶中，加50ml水，再加入8-10

滴的濃氨水，再加入MX指示劑，以0.0575m的EDTA滴至紫色為終點。

(3)計算：CuSO₄（g/l）=14.36*mls

b.硫酸

(1)試藥：1N NaOH 、MO指示劑

(2)方法：取樣2ml加入250ml錐形瓶中，加水50ml，加3-4滴MO

指示劑，以1N NaOH滴至黃色為終點。

(3)計算：H₂SO₄（g/l）=24.5*mls

c.氯離子

(1)試藥：1：1 HNO₃ 、0.01N Hg(NO₃)₂

（2）方法:取樣25ml加入250ml錐形瓶中,加入25ml水,加入1:1的

HNO₃ 10ml,加入3-5滴0.1 AgNO₃ 溶液變濁,用0.01 Hg(NO₃)₂滴至溶液變清為終點。

（3）計算：CL^—（ppm）=14.2*mls

d.硫酸銅、硫酸、氯離子按分析結果進行補充調整；

e. 光劑含量（XY-704）按照自動添加（一般情況下），當分析結果偏低時，按配槽濃度進行補充調整，當分析結果偏高時，將自動添加關閉并通過分析進行調整；

(5). 槽液維護和保養方

a. 添加銅球時小心操作,杜絕銅球掉進槽內產生副產物累積；

(6). 使用濾芯前的處理方法：

a. 過濾棉芯：

用5%-10%稀硫酸浸洗過濾芯4小時以上（要求泡透過濾芯）；

用自來水清洗干凈；

放入過濾泵使用；

b. 過濾碳芯：無需浸泡,可直接放入過濾泵使用

(7).活性炭處理

1、將槽液抽入處理槽中，加熱至60℃

2、加入35%雙氧水0.1-2毫升/升，并持續攪拌2小時。

3、加入粉狀活性炭3-5克/升，并持續攪拌2小時。

4、以濾紙濾過少許槽液，若槽液顏色變回藍色，則停止加熱，使自行冷卻，并靜置8小時以上；若槽液仍為綠色，則繼續加熱至藍色。

5、以過濾機加過濾助劑濾出活性炭后，將槽液抽回電鍍槽，分析校正各成分，并加入銅光劑后，開始電鍍。
